一.功能特點
自動適應DC9V-48V電壓輸入
內置多種變化模式，調節燈光細膩無頻閃
可驅動多款SPI芯片
接受DMX512 信號輸入，并轉給下一組解碼器
帶記憶功能
帶標準XLC-3卡儂插
CE&ROHS

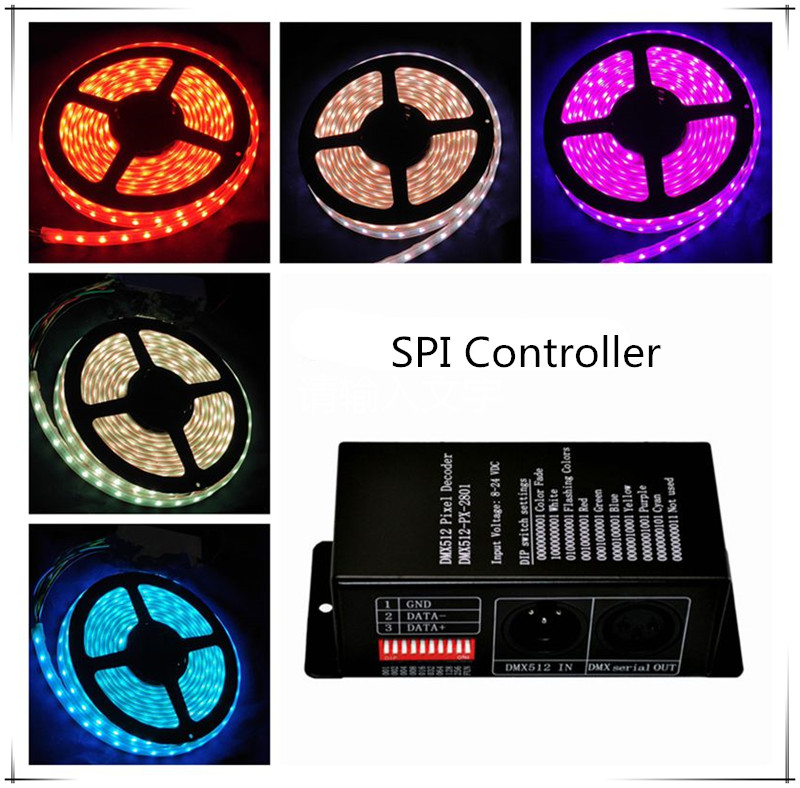

TG-DMX-SP101 / TG-DMX-SP102
|
Model |
TG-DMX-SP101 |
TG-DMX-SP102 |
|
Input voltage |
DC5V-24V |
|
|
Compatible with the drving IC such as |
LPD6803 ,LPD1101 ,D705 , UCS6909 , UCS6912 |
WS2801 , TM1803 ,TM1804 ,TM1809 ,TM1812 ,WS2811 ,UCS1903 ,UCS1909 ,UCS1912 ,UCS2903 ,UCS2909 ,UCS2912.etc |
|
Interface |
Terminal block |
3pin-XLR ,Terminal Block |
|
Change mode |
9 |
|
|
Feature function |
DMX512/1990 decoder to SPI signal output |
|
|
Output channel |
512 |
|
|
Level |
256x256x256 |
|
|
Working temperature |
-20~55℃ |
|
|
Dimension(mm) |
L87*W84*H25 |
L126*W64*H44 |
|
Weight (N.W) |
107g |
260g |

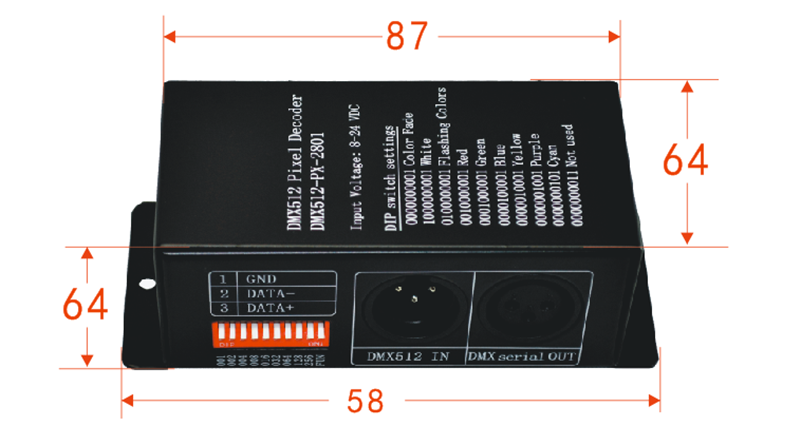

3.外部尺寸
三，控制器接口說明
1.指撥開關:控制器512通道地址碼設定和功能模式選定,
2.卡儂座: DMX512信號輸入輸出接口,DMX512信號輸入，
DMX512 信號輸出，到下一組解碼器。
1:DMX512 信號GND
2:DMX512 信號data-
3:DMX512 信號data+
3.輸入/輸出接口：控制器電源輸入,DMX512信號輸入，和
SPI信號的輸出端口。
DC8-24V:輸入, 電源正極.
GND:輸入, 電源負極
DMX IN+:DMX512 信號(data+)輸入, 接收DMX512控制器信號
DMX IN-:DMX512 信號(data-)輸入, 接收DMX512控制器信號
GND:DMX512 信號(GND)輸入, 接收DMX512控制器信號
CH1(CLK):輸出,SPI燈燈帶上CI接口。
GND: 輸出, SPI燈燈帶上電源負極
CH2(LT):
GND: 輸出, SPI燈燈帶上電源負極
CH3(SDA):SPI燈燈帶上DI接口。
四，安裝圖

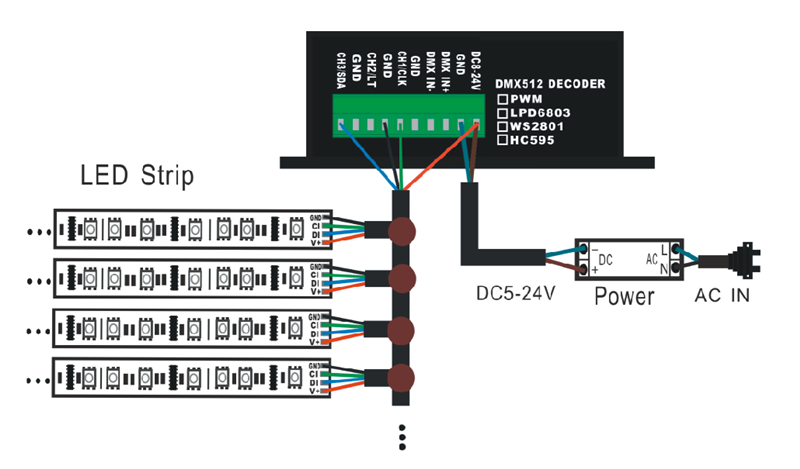

SPI恒壓解碼器接燈具的連接方式

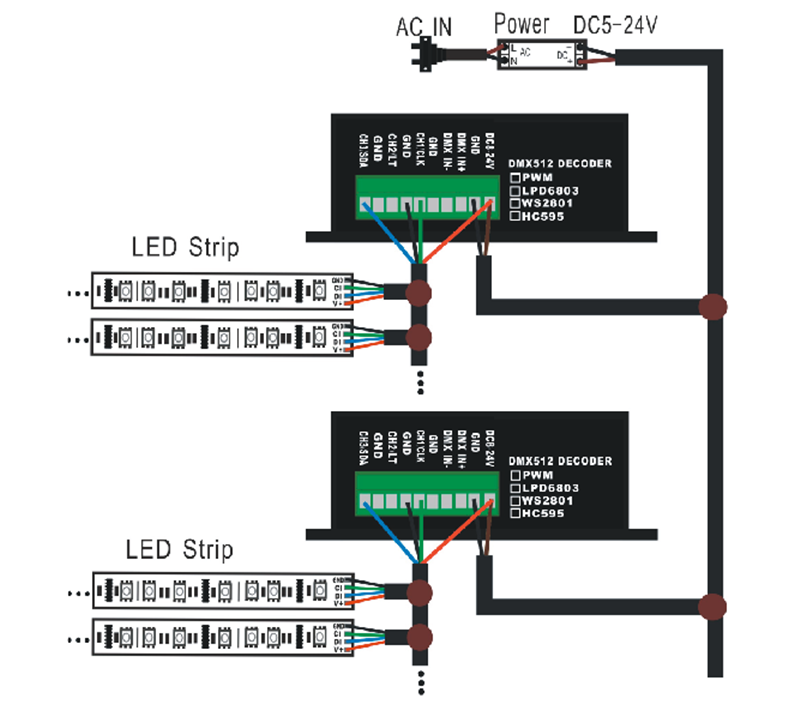

SPI解碼器與DMX512控制器的連接方式
