一.功能特點
自動適應DC5-24V電壓輸入
內置多少變化模式，調節燈光細膩無頻閃
可接受USITT DMX512信號輸入
帶記憶功能
可配合功率放大器使用，可放大輸出功率
CE&ROHS
二，技術參數
RDM decoder
|
DMX512 decoder |
|||
|
Model |
TG-RDM-001 |
TG-RDM-002 |
TG-RDM-003 |
|
Input voltage |
DC5V-DC24V |
||
|
Output current |
5AX3(RGB) |
5AX4(RGBW) |
5AX3(RGB) |
|
MAX output power |
360W |
480W |
360W |
|
Waterproof |
-- |
-- |
IP65 |
|
Change model |
Color wash |
||
|
Level |
256x256x256 |
||
|
Working temperature |
-20~55C |
||
|
Dimension |
L103*W50*H22 |
L130*W50*H24 |
|
|
Weight(N.W) |
60g |
280g |
|
|
Protocol |
USITT DMX512/1990 |
||

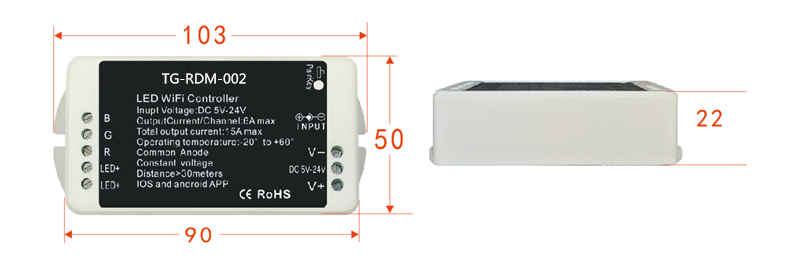

3.外部尺寸

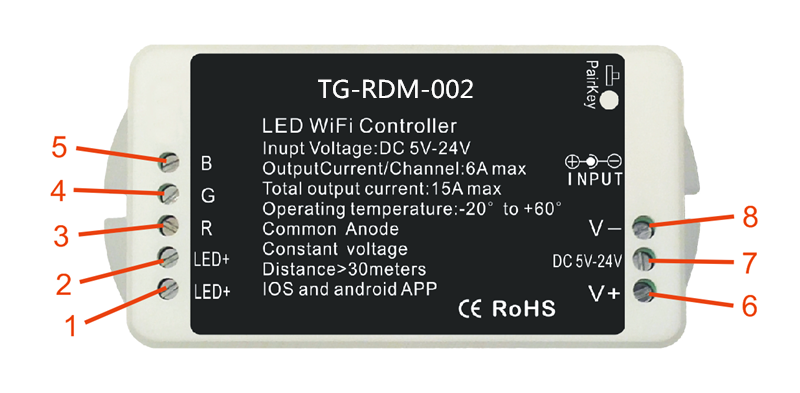

三.控制器接口說明
1. V-:輸入, 電源負極。
2.V+: 輸入, 電源正極。
3. LED+:燈具LED正極,公共端。
4.R:輸出端口,燈具上LED紅色負極。
5. G:輸出端口,燈具上LED綠色負極。
6. B:輸出端口,燈具LED藍色負極。
7. W:輸出端口,燈具LED白色負極。
8. DMX+：DMX512 信號(data+)輸入, 接收DMX512控制器信號。
8. DMX-： DMX512 信號(data-)輸入, 接收DMX512控制器信號。
10. COM：DMX512 信號(GND)輸入, 接收DMX512控制器信號。
