一.功能特點

自動適應DC5-24V電壓輸入

調節亮度0~100%，符合人眼特性

接受0-10V調光器

帶記憶功能

CE&ROHS

二.技術參數

Model	TG-WR-V301	TG-WR-C401
Input voltage	DC5V-24V	DC9V-40V
Output current	8AX2	350Ma/700Ma x2
Max output power	384W	56W
Frequency	433MHz
Distance of wireless remote	>35 meter
Working temperature	-20 ~ 55C
Dimension	L113*W57*H27
Weight(N.W)	136g

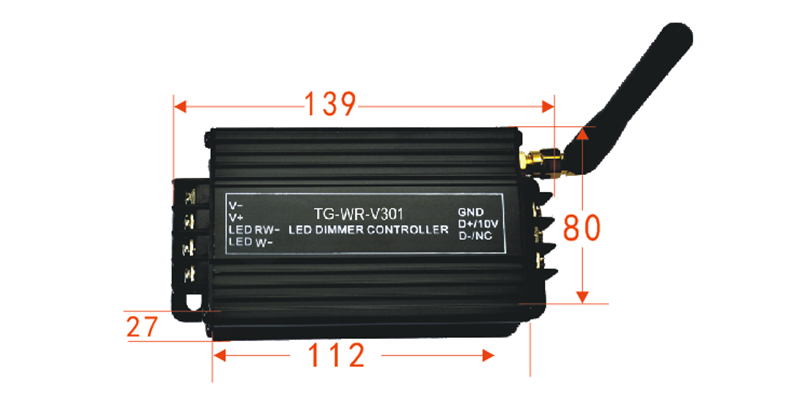

3.外部尺寸

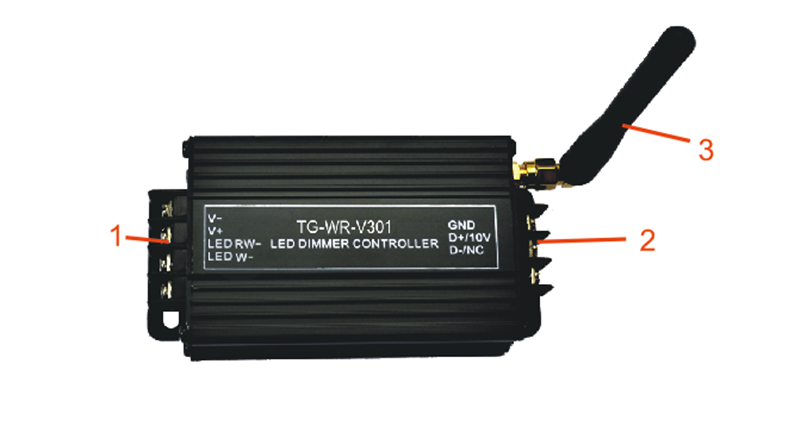

三.控制器接口說明

1.輸入輸出接口：控制器輸入電源和負載的輸出端口。
請參考表1詳細描述。
V-: 輸入, 電源負極
V+: 輸入, 電源正極
LED+: 輸出,  LED燈具正極
LED-: 輸出,  LED燈具負極

2.輸入接口：0-10V信號輸入端口。
GND: 0-10V信號負極
D+/10V: 0-10V信號正極
D-/NC: 無

3.天線:433MHz遙控信號接收天線

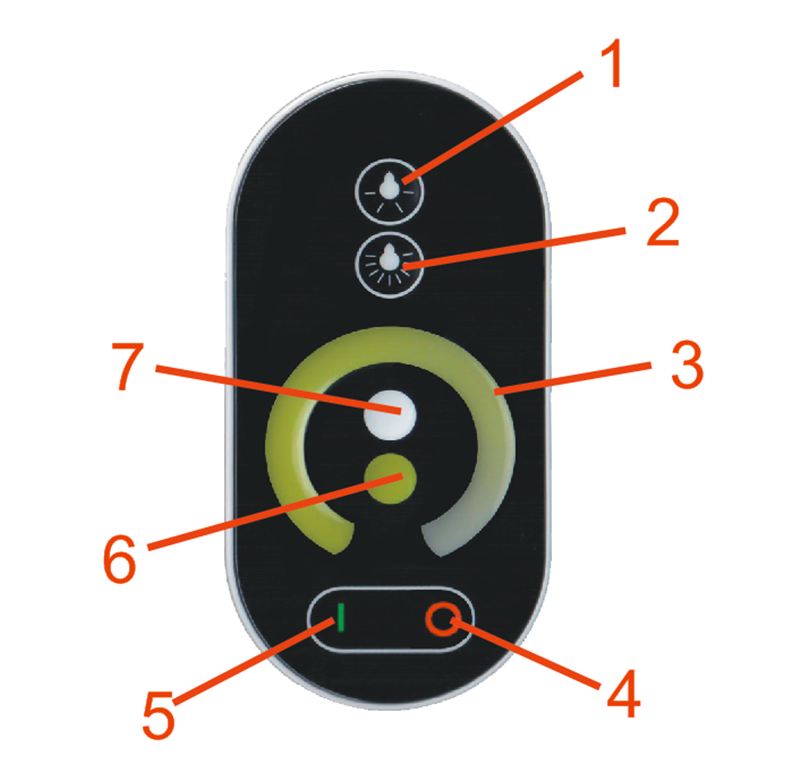

四.遙控器使用說明

1.亮度-
2.亮度+
3.色溫調整環
4.關閉鍵/學習鍵
5.打開鍵
6.正白
7.暖白

觸摸遙控器學習功能
1、重新開啟外部電源
2、開機20秒內，常按遙控器關機按鍵3秒
3、控制器關閉LED負載
4.按遙控器開/關鍵，測試是否學習到遙控器
5.10秒后關閉外部電源，再開啟外部電源
6、按遙控器開/關鍵，測試是否學習狀態是否保存
注、如無法學習,重復步驟1到4

觸摸遙控器學習功能
1、重新開啟外部電源
2、開機20秒內，常按遙控器關機按鍵3秒
3、控制器關閉LED負載
4.按遙控器開/關鍵，測試是否學習到遙控器
5.10秒后關閉外部電源，再開啟外部電源
6、按遙控器開/關鍵，測試是否學習狀態是否保存
注、如無法學習,重復步驟1到4

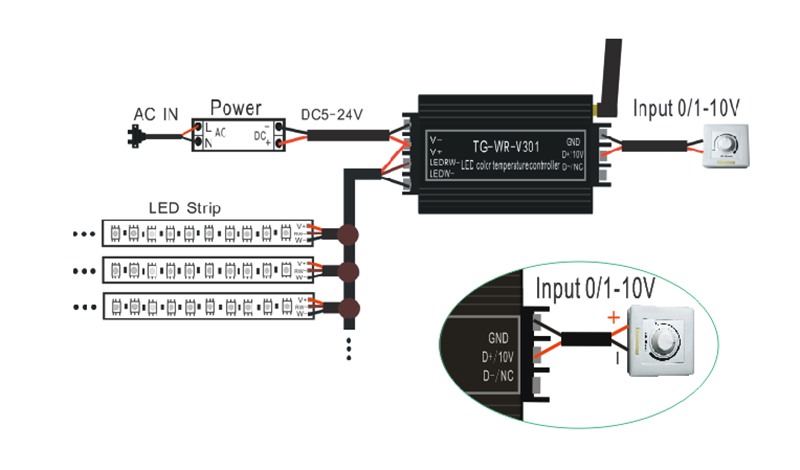

五.安裝圖

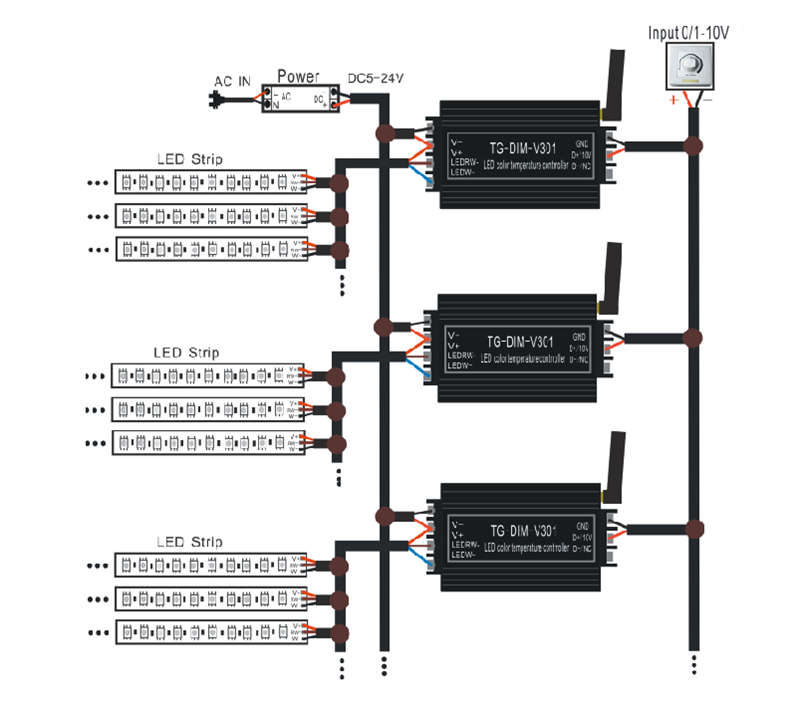

調光控制器與燈具的連接方式
