一.功能特點
自動適應DC9V-48V電壓輸入
輸出512組DMX信號
符合DMX512/1990協議
5個功能按鍵
CE&ROHS
二.技術參數
|
Model |
TG-DMX2000 |
TG-DMX2001 |
|
input current |
DCV~24V |
|
|
Output current |
100mA |
|
|
Frequency |
-- |
433MHz |
|
Distance of wireless remote |
-- |
>35M |
|
Change model |
88 |
|
|
Working temperature |
-20~55 C |
|
|
Dimension |
L139*W80H24mm |
|
|
Weight(N.W) |
209g |
|

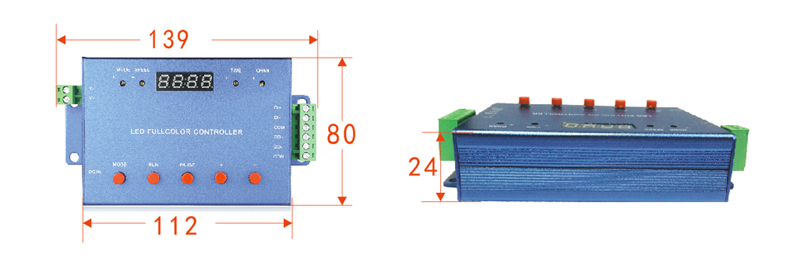

3.外部尺寸（MM）

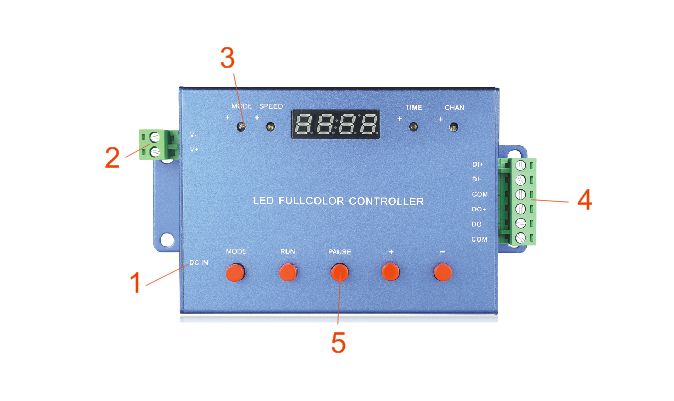

三.控制器接口說明
1.輸入接口：CD輸入端口,9-24V輸入
2.輸入接口：控制器輸入電源端口。
V-:輸入, 電源負極
V+: 輸入, 電源正極
3.指示燈:顯示控制器在各種工作狀態的指示燈
4.DMX512信號輸入輸出接口：DMX512信號輸入，DMX512
信號輸出，到下一組解碼器。
DO+：DMX512 信號(data+)輸出，到下一組解碼器
DO-：DMX512 信號(data-)輸出， 到下一組解碼器
GND：DMX512 信號(GND)輸出，到下一組解碼器
DI+：DMX512 信號(data+)輸入，接收DMX512控制器信號
DI-： DMX512 信號(data-)輸入，接收DMX512控制器信號
GND：DMX512 信號(GND)輸入，接收DMX512控制器信號
5.天線:433MHz遙控信號接收天線
6.功能鍵: 控制器功能選擇按鍵，無遙控器情況下方便操作。
MODE: 長按“MODE”鍵3秒后設置模式,按“+”或 “-” 按鍵選擇固定功能模式。
RUN: 按“RUN”鍵后進入運行狀態
PAUSE: 按“PAUSE”鍵暫停工作狀態
+: 在正常模式中為速度加。在模式設置時為模式加。
-: 在正常模式中為速度減。在模式設置時為模式減。

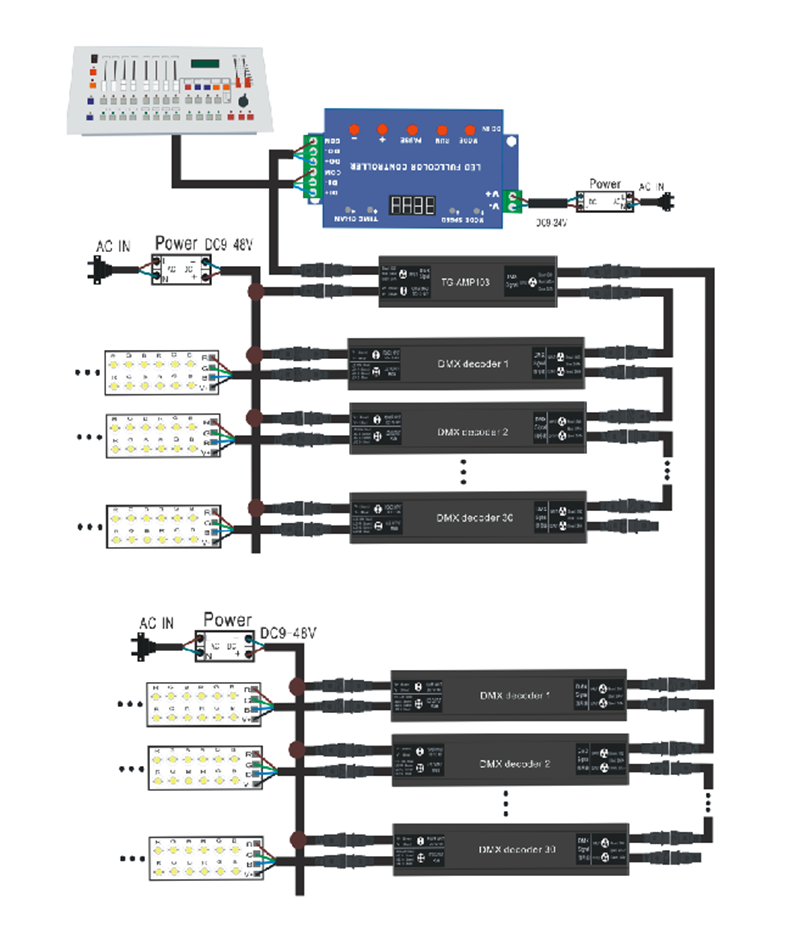

五.安裝圖
