一.功能特點

·自動適應DC5-24V電壓輸入。

·內置多種變化模式,調節燈光細膩無頻閃。

·接受DMX512 信號輸入，并轉給下一組解碼器。

·帶記憶功能。

·防水結構設計,標準防水線二芯,三芯,四芯線接口。

·CE&ROHS。

二.技術參數

型號	TG-DMX-V003
輸入電壓	DC9V-DC24V
輸出電流	5AX3 (RGB)
輸出功率	360W
變化模式	漸變模式
防水等級	IP65
灰度級別	256X256X256
工作溫度	-20~55℃
產品尺寸	L130XW50XH24mm
產品重量	280g
功能特點	DMX512解碼功能

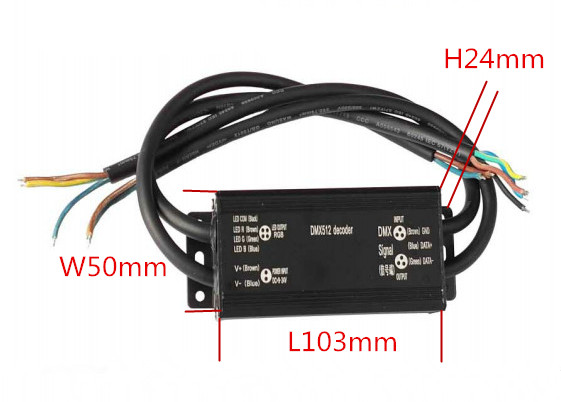

外部尺寸。

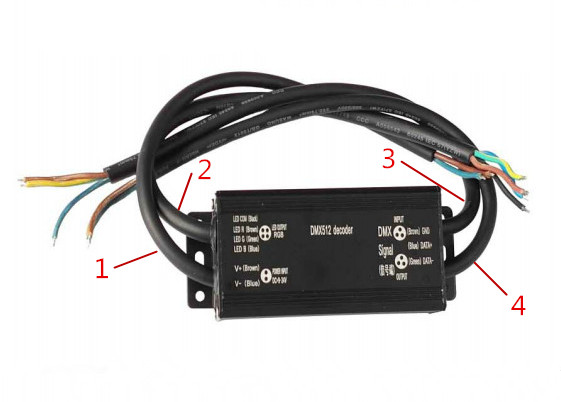

三.控制器接口說明

1. 輸入接口：解碼器輸入電源端口。

V+(Brown): 輸入, 電源正極,接線顏色為棕色。

V-(Blue): 輸入, 電源負極,接線顏色為藍色。

2.輸出接口：解碼器負載輸出端口。

LED COM(Black): 燈具LED正極,公共端，接線顏色為黑色。

LED R(Brown): 輸出端口,燈具上LED紅色負極，接線顏色為棕色。

LED G(Green): 輸出端口,燈具上LED綠色負極，接線顏色為綠色。

LED B(Blue): 輸出端口,燈具LED藍色負極，接線顏色為藍色。

3.信號輸入端口:DMX512信號輸入端口。

INPUT GND(Brown)：DMX512 信號輸入，接線顏色為棕色。

INPUT DATA+(Blue)：DMX512 信號輸入，接線顏色為藍色。

INPUT DATA-(Green)： DMX512 信號輸入，接線顏色為綠色。

4.信號輸出端口：DMX512 信號輸出端口，傳到下一組解碼器。

OUTPUT GND(Brown)：DMX512 信號輸出, 到下一組解碼器，接線顏色為棕色。

OUTPUT DATA+(Blue)：DMX512 信號輸出, 到下一組解碼器，接線顏色為藍色。

OUTPUT DATA-(Green)：DMX512 信號輸出, 到下一組解碼器，接線顏色為綠色。

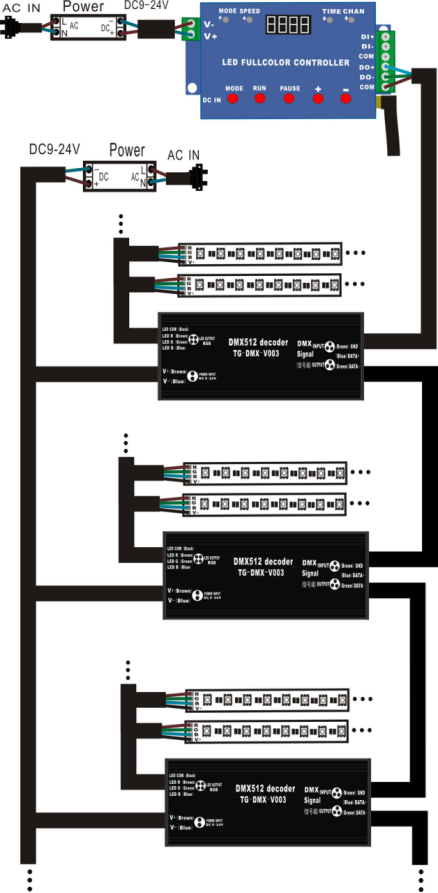

四. 安裝圖

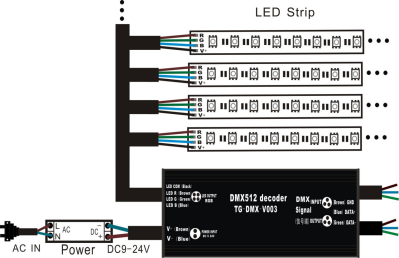

DMX512恒壓解碼器接燈具的連接方式

五. 寫地址碼方式

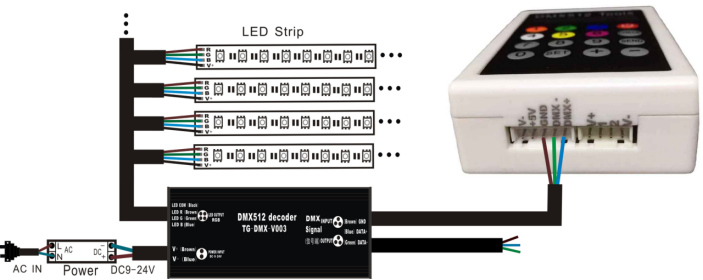

DMX512解碼器接多功能寫碼器的連接方式
