一.功能特點

·自動適應DC5-24V電壓輸入。

·內置漸變，洗色模式,調節燈光細膩無頻閃。

·接受DMX512 信號輸入，并轉給下一組解碼器。

·帶記憶功能。

·可配合功率放大器使用,可放大輸出功率。

·CE&ROHS。

二，技術參數。

型號	TG-DMX-V101
輸入電壓	DC5V-DC24V
輸出電流	5AX3 (RGB)
輸出功率	360W
變化模式	漸變模式
防水等級	IP65
灰度級別	256X256X256
工作溫度	-20~55℃
產品尺寸	L87XW84XH25mm
產品重量	107g
功能特點	DMX512解碼功能

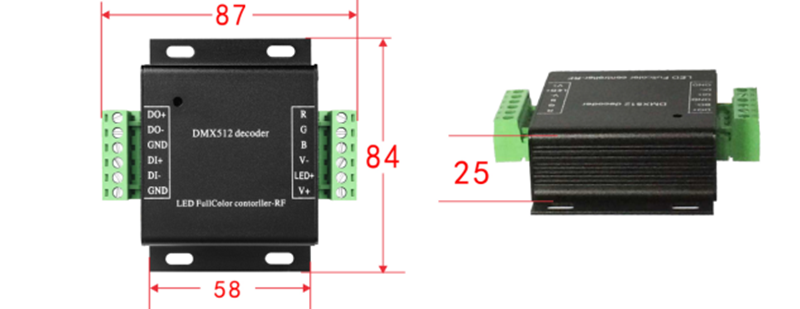

2. 外部尺寸

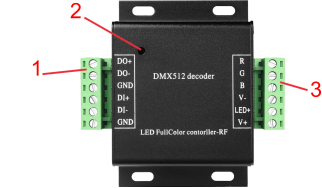

三.控制器接口說明

1.DMX512信號輸入輸出接口：DMX512信號輸入，DMX512信號輸出，到下一組解碼器。

DO+：DMX512 信號(data+)輸出, 到下一組解碼器。

DO-：DMX512 信號(data-)輸出, 到下一組解碼器。

GND：DMX512 信號(GND)輸出, 到下一組解碼器。

DI+：DMX512 信號(data+)輸入, 接收DMX512控制器信號。

DI-： DMX512 信號(data-)輸入, 接收DMX512控制器信號。

GND：DMX512 信號(GND)輸入, 接收DMX512控制器信號。

2.指示燈:工作指示燈,上電時亮。

3.輸入/輸出接口：控制器輸入電源和負載的輸出端口。

R:輸出端口,燈具上LED紅色負極。

G:輸出端口,燈具上LED綠色負極。

B:輸出端口,燈具LED藍色負極。

V-:輸入, 電源負極。

LED+:燈具LED正極,公共端。

V+: 輸入, 電源正極。

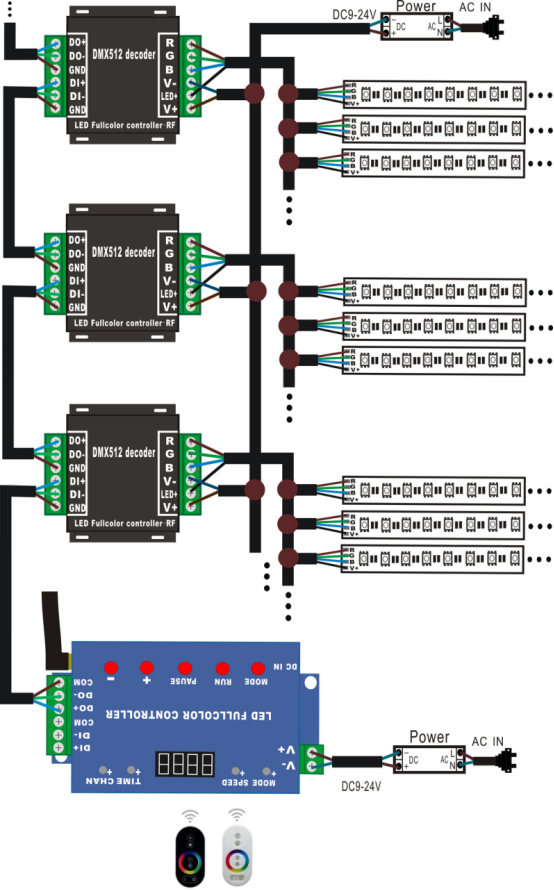

四. 安裝圖

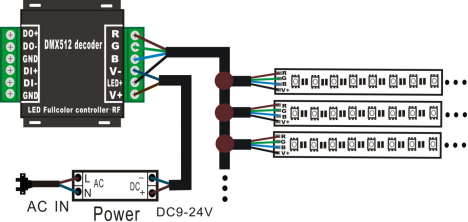

DMX512恒壓解碼器接燈具的連接方式

五. 寫地址碼方式

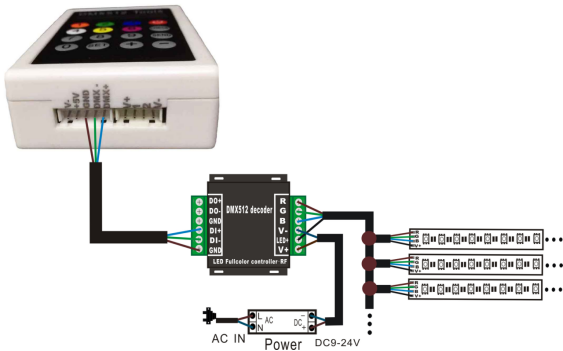

DMX512解碼器接多功能寫碼器的連接方式
