一,產品特點。
自動適應DC5-24V電壓輸入
內置多種變化模式,調節燈光細膩無頻閃
接受DMX512信號輸入,并轉給下一組解碼器
帶記憶功能。
防水結構設計,標準防水線二蕊,三蕊,四蕊線接口
CE&ROHS
二,技術參數。
|
型號 |
TG-DMX-V004 |
|
輸入電壓 |
DC9V-DC24V |
|
輸出電流 |
5A |
|
輸出功率 |
120W |
|
防水等級 |
IP65 |
|
灰度級別 |
256X256X256 |
|
工作溫度 |
-20~55 ℃ |
|
產品尺寸MM |
L102*W37*H24 |
|
產品重量 |
164 |
|
功能特點 |
DMX512解碼器功能 |

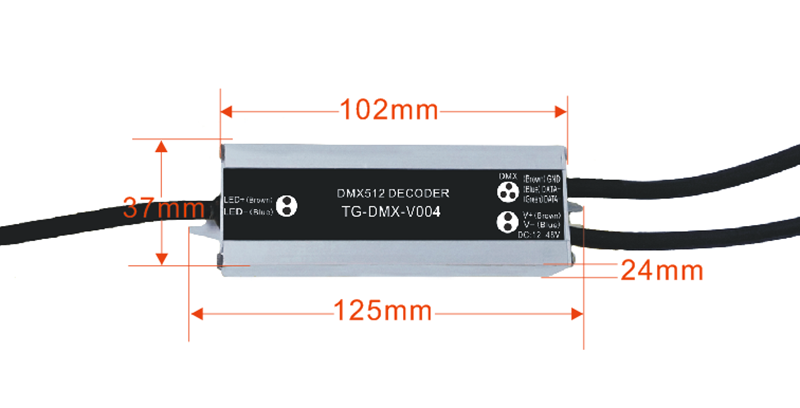

外部尺寸

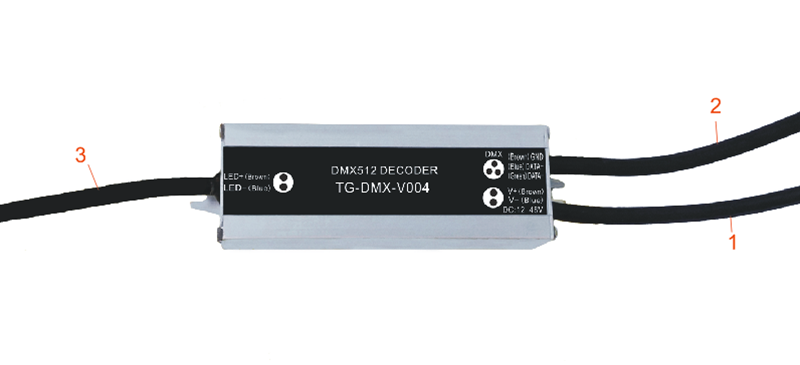

三,控制器接口說明。
1. 輸入接口:解碼器輸入電源端口。
V+(Brown): 輸入, 電源正極,接線顏色為棕色。
V-(Blue): 輸入, 電源負極,接線顏色為藍色。
3.信號輸入端口:DMX512信號輸入端口。
INPUT GND(Brown):DMX512 信號輸入,接線顏色為棕色。
INPUT DATA+(Blue):DMX512 信號輸入,接線顏色為藍色。
INPUT DATA-(Green): DMX512 信號輸入,接線顏色為綠色。
2.輸出接口:解碼器負載輸出端口。
LED +(Brown): 輸出端口,燈具上LED正極,接線顏色為棕色。
LED -(Blue): 輸出端口,燈具LED負極,接線顏色為藍色。

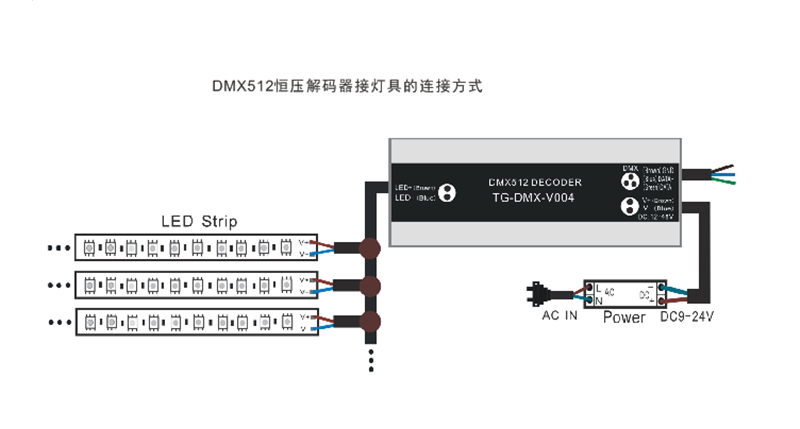

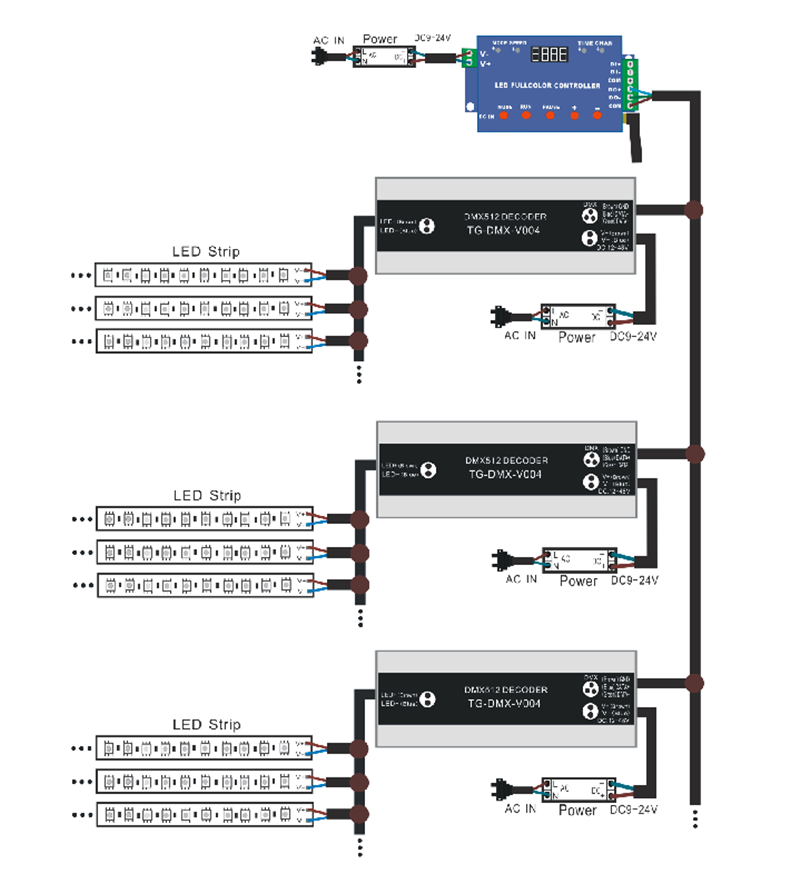

四,安裝圖
