一，功能特點
自動適應DC9V-24V電壓輸入
DMX512信號輸入，DMX512信號輸出
DMX信號傳輸距離300米。
配合DMX512解碼器使用,增強DMX512解碼器
CE&ROHS
|
DMX512 signal |
|||
|
Model |
TG-AMP101 |
TG-AMP102 |
TG-AMP103 |
|
Input voltage |
DC9V~DC24V |
DC9V~DC48V |
|
|
Input signal |
DMX512 |
DMX512 |
|
|
Output signal |
DMX512 |
DMX512 |
|
|
Signal output channel |
2CH input 2CH output |
1CH input 1CH output |
1CH input 2CH output |
|
Trans distance |
300 METER |
300 meter |
|
|
Waterproof |
IP44 |
IP65 |
|
|
Working temperature |
-20~55 C |
-20~55 C |
|
|
dimension |
L87xW84xH25 |
L95XL37XH24 |
|
|
Weight( |
105g |
205g |
220g |

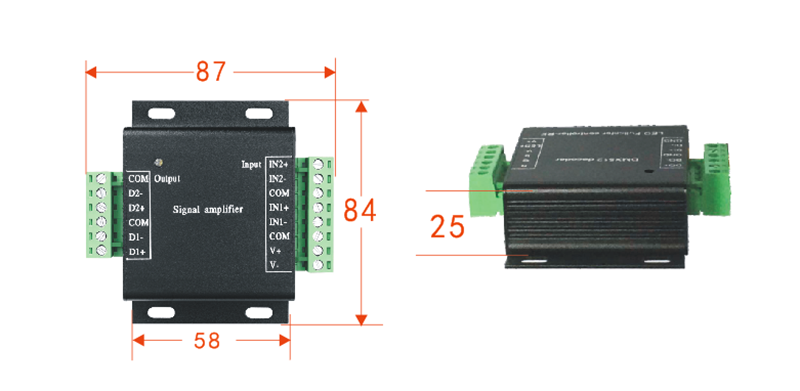

2.外部尺寸

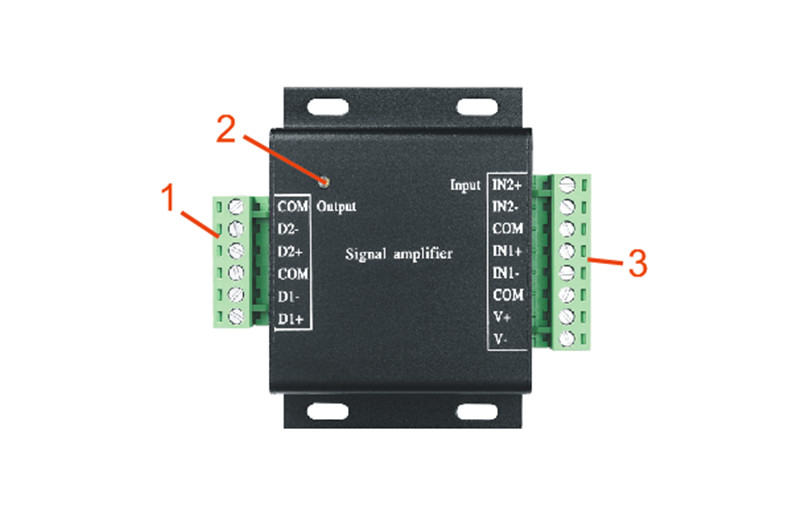

三，控制器接口說明
1.輸出接口：2路DMX512 信號輸出，接到DMX512解碼器。
COM：DMX512 信號(GND)輸出, 接到第二組DMX512解碼器。
D2-：DMX512 信號(data-)輸出, 接到第二組DMX512解碼器。
D2+：DMX512 信號(data+)輸出, 接到第二組DMX512解碼器。
COM：DMX512 信號(GND)輸出, 接到第一組DMX512解碼器。
D1-： DMX512 信號(data-)輸出, 接到第一組DMX512解碼器。
D1+：DMX512 信號(data+)輸出, 接到第一組DMX512解碼器。
2.指示燈:工作指示燈,上電時亮。
3.輸入接口：DMX512信號輸入端口。
IN2-：DMX512 信號(data-)輸入, 接入第二組DMX512信號。
IN2+：DMX512 信號(data+)輸入, 接入第二組DMX512信號。
COM：DMX512 信號(GND)輸入, 接入第二組DMX512信號。
IN1-： DMX512 信號(data-)輸入, 接入第一組DMX512信號。
IN1+：DMX512 信號(data+)輸入, 接入第一組DMX512信號。
COM：DMX512 信號(GND)輸入, 接入第一組DMX512信號。
V+: 輸入, 電源正極。
V-:輸入, 電源負極。

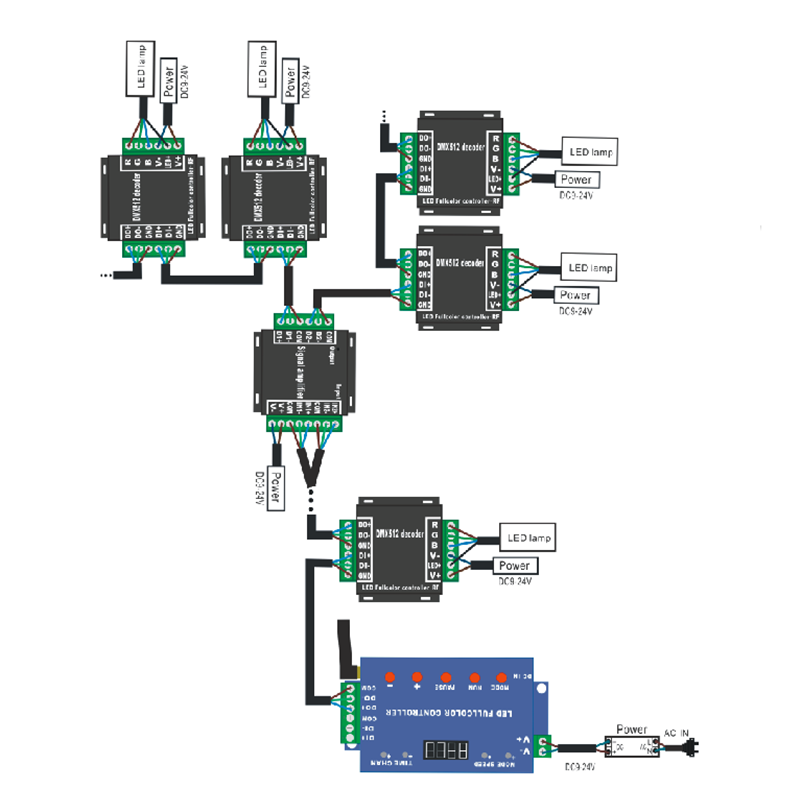

四. 安裝圖
