一，功能特點
自動適應DC5-24V電壓輸入
調節亮度0~100%，符合人眼特性
選配射頻遙控器
25%，50%，75%，100%四種亮度快速選擇功能
接受0-10V調光器
帶記憶功能
CE&ROHS
二，技術參數
|
|
Constant voltage |
Constant current |
||
| 型號 |
TG-DIM-V101 |
TG-DIM-102 |
TG-DIM-C201 |
TG-DIMC202 |
| 輸入電壓 |
DC5V~24V |
DC9V~40V |
||
| 輸出電壓 |
16A |
350Ma/700mA/900mA |
||
| 最大輸出電流 |
384W |
40W |
||
| 射頻 |
-- |
433MHz |
-- |
433MHz |
| 無線距離 |
-- |
>35 meter |
-- |
>35 meter |
| 工作溫度 |
-20%~55 C |
|||
|
尺寸 |
L113XW57XH27 |
|||
|
重量(N.W) |
136g |
|||

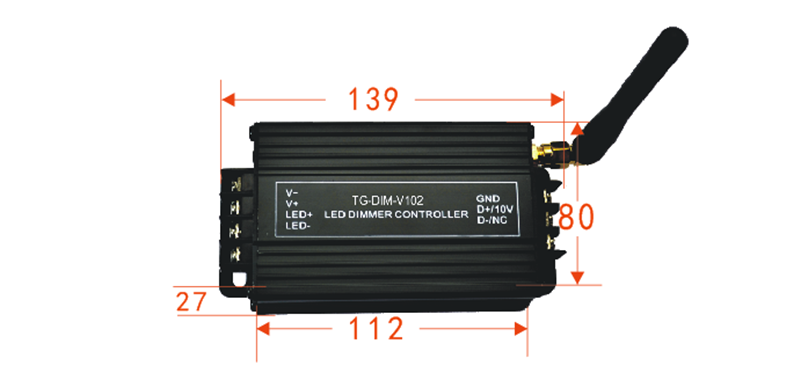

3.外部尺寸

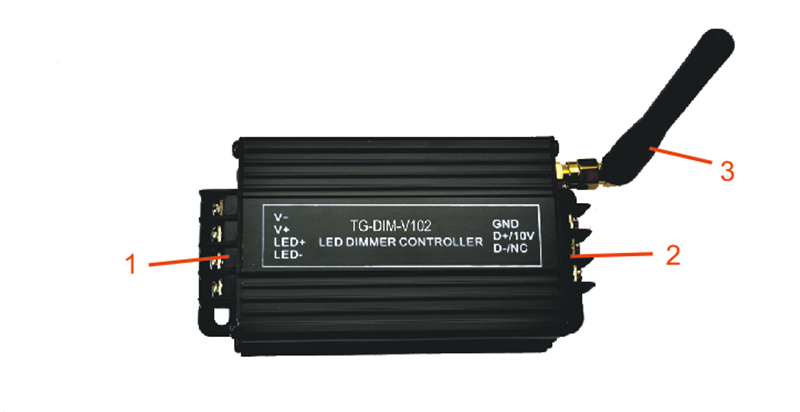

三，控制器接口說明
1.輸入輸出接口：控制器輸入電源和負載的輸出端口。請參考表1詳細描述。
V-: 輸入, 電源負極
V+: 輸入, 電源正極
LED+: 輸出, LED燈具正極
LED-: 輸出, LED燈具負極
2.輸入接口：0-10V信號輸入端口。
GND: 0-10V信號負極
D+/10V: 0-10V信號正極
D-/NC: 無
3.天線:433MHz遙控信號接收天線
四.遙控器使用說明

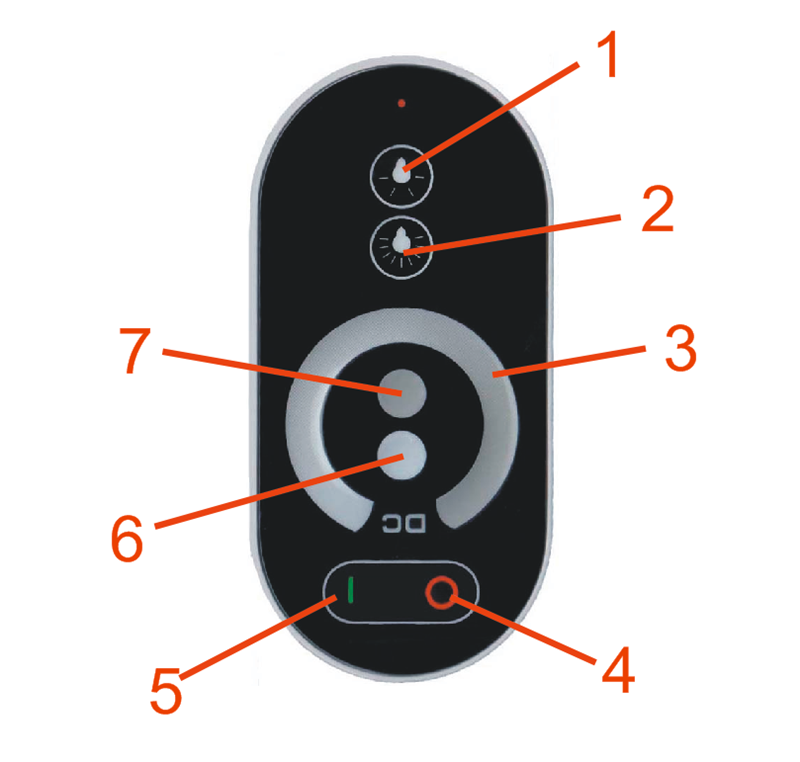

A.觸摸遙控器
