一,功能特點
自動適應DC9-40V電壓輸入
調節亮度0~100%,符合人眼特性
接受0-10V調光器
帶記憶功能
CE&ROHS
二,技術參數
Constant voltage
Constant current
Model
TG-DIM-V101
TG-DIM-102
TG-DIM-C201
TG-DIMC202
Input current
DC5V~24V
DC9V~40V
Output current
16A
350Ma/700mA/900mA
Max output power
384W
40W
Frequency
--
433MHz
--
433MHz
Distance of wireless remote
--
>35 meter
--
>35 meter
Working temperature
-20%~55 C
Dimension(mm)
L113XW57XH27
Weight(N.W)
136g

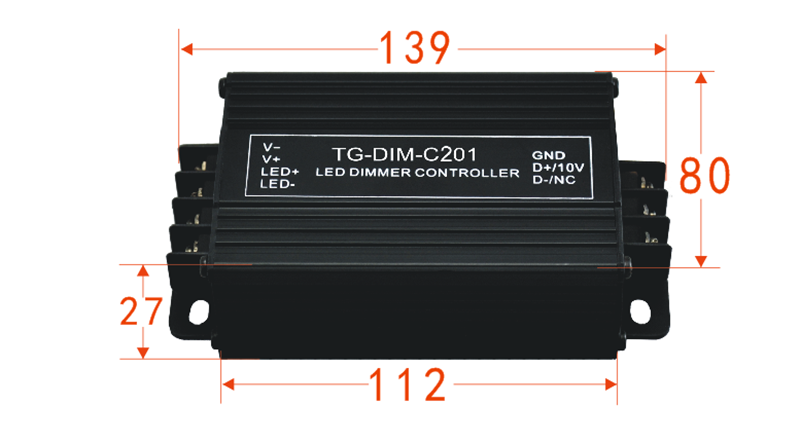

2.外部尺寸

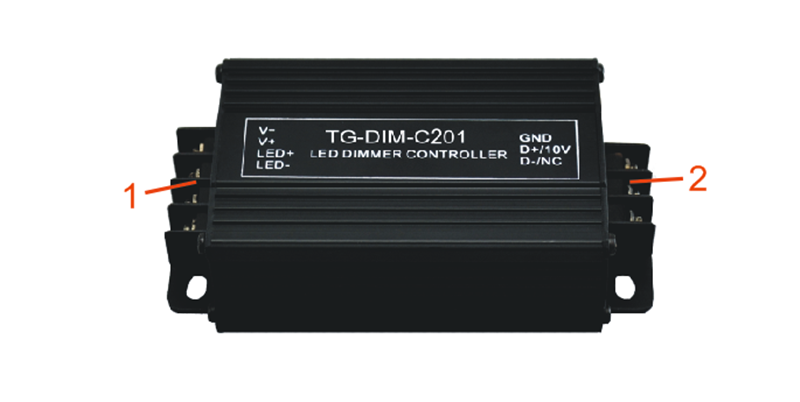

三,控制器接口說明
1.輸入輸出接口:控制器輸入電源和負載的輸出端口。
請參考表1詳細描述。
V-: 輸入, 電源負極
V+: 輸入, 電源正極
LED+: 輸出, LED燈具正極
LED-: 輸出, LED燈具負極
2.輸入接口:0-10V信號輸入端口。
GND: 0-10V信號負極
D+/10V: 0-10V信號正極
D-/NC: 無
