一.功能特點
自動適應DC9V-24V電壓輸入
DMX512信號輸入，DMX512信號輸出
DMX信號傳輸距離300米。
可配合功率放大器使用，可放大輸出功率
CE&ROHS
二.技術參數
|
DMX512 signal |
|||
|
Model |
TG-AMP101 |
TG-AMP102 |
TG-AMP103 |
|
Input voltage |
DC9V~DC24V |
DC9V~DC48V |
|
|
Input signal |
DMX512 |
DMX512 |
|
|
Output signal |
DMX512 |
DMX512 |
|
|
Signal output channel |
2CH input 2CH output |
1CH input 1CH output |
1CH input 2CH output |
|
Trans distance |
300 METER |
300 meter |
|
|
Waterproof |
IP44 |
IP65 |
|
|
Working temperature |
-20~55 C |
-20~55 C |
|
|

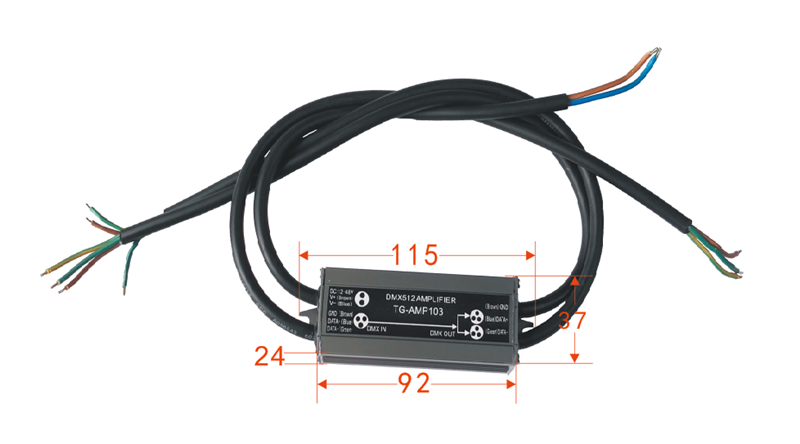

dimension |
L87xW84xH25 |
L95XL37XH24 |
|
|
Weight( |
105g |
205g |
220g |

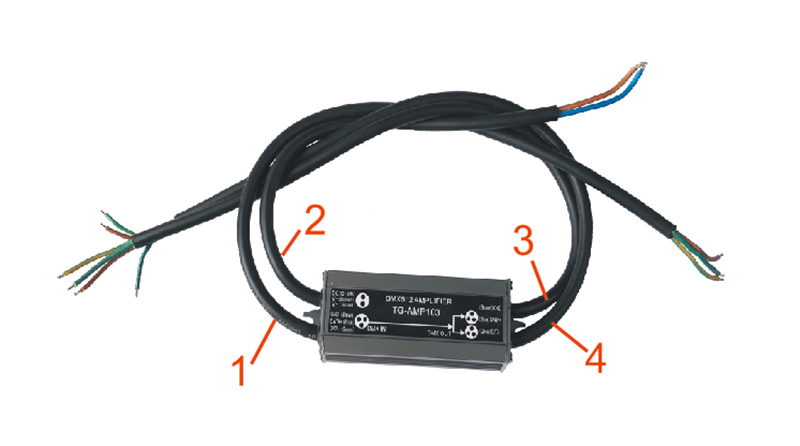

三.控制器接口說明
1. 輸入接口：防水線3芯,公頭,DMX512信號輸入端口。
(Brown)GND：接棕色線,DMX512 信號(GND)輸入。
(Blue)DATA+：接藍色線,DMX512 信號(data+)輸入。
(Green)DATA-：接綠色線,DMX512 信號(data-)輸入。
2.輸入端口：防水線2芯,公頭,電源輸入端口。
V+(Brown): 輸入, 電源正極,接線顏色為棕色。
V-(Blue): 輸入, 電源負極,接線顏色為藍色。
3. 輸出接口：防水線3芯,母頭,DMX512 信號輸出，接到DMX512解碼器。
(Brown)GND：接棕色線,DMX512 信號(GND)輸出。
(Blue)DATA+：接藍色線,DMX512 信號(data+)輸出。
(Green)DATA-：接綠色線,DMX512 信號(data-)輸出。
4. 輸出接口：防水線3芯,母頭,DMX512 信號輸出，接到DMX512解碼器。
(Brown)GND：接棕色線,DMX512 信號(GND)輸出。
(Blue)DATA+：接藍色線,DMX512 信號(data+)輸出。
(Green)DATA-：接綠色線,DMX512 信號(data-)輸出。
四. 安裝圖

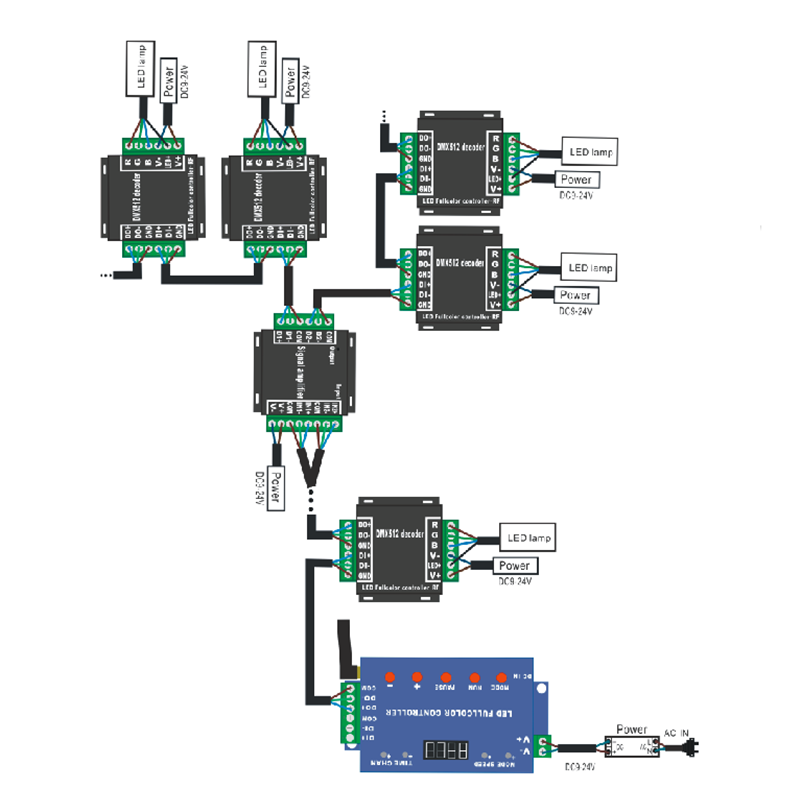

DMX512控制器與DMX512信號放大器及DMX512解碼器的連接方式
