一.功能特點
自動適應DC5V-24V電壓輸入
PWM信號輸入，PWM信號輸出
每路輸出功率5A
可配合恒壓控制器器使用，可放大恒壓控制器輸出功率
CE&ROHS
二.技術參數
|
DMX512 signal |
|||
|
Model |
TG-AMP101 |
TG-AMP102 |
TG-AMP103 |
|
Input voltage |
DC9V~DC24V |
DC9V~DC48V |
|
|
Input signal |
DMX512 |
DMX512 |
|
|
Output signal |
DMX512 |
DMX512 |
|
|
Signal output channel |
2CH input 2CH output |
1CH input 1CH output |
1CH input 2CH output |
|
Trans distance |
300 METER |
300 meter |
|
|
Waterproof |
IP44 |
IP65 |
|
|
Working temperature |
-20~55 C |
-20~55 C |
|
|
dimension |
L87xW84xH25 |
L95XL37XH24 |
|
|
Weight( |
105g |
205g |
220g |

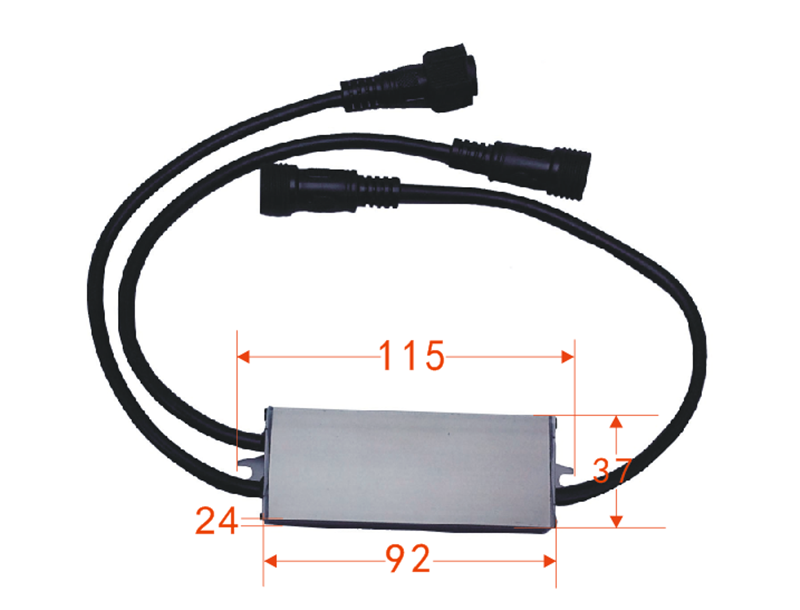

2.外部尺寸
三，控制器接口說明
1.輸入/輸出接口：控制器輸入電源和負載的輸出端口。
V-:輸入, 電源負極。
V+: 輸入, 電源正極。
LED+:燈具LED正極,公共端。
R:輸出端口,燈具上LED紅色負極。
G:輸出端口,燈具上LED綠色負極。
B:輸出端口,燈具LED藍色負極。
2.輸入接口：PWM信號輸入端口。
V+: PWM信號輸入，信號公共端輸入。
RIN：PWM信號輸入，紅色信號輸入。
GIN：PWM信號輸入，綠色信號輸入。
BIN：PWM信號輸入，藍色信號輸入。
